1. Tujuan[Back]
> Untuk menyelesaikan tugas mata kuliah sistem digital
> Untuk memahami materi rangkaian multiplexer 74151
> Memahami rangkaian multiplexer 74151
2. Alat dan Bahan[Back]
A. Alat
> Voltmeter
.jpg)
Voltemeter adalah sebuah alat ukur yang biasa digunakan untuk mengukur besaran tegangan listrik yang ada di dalam sebuah rangkaian listrik.
> Amperemeter
Amperemeter adalah salah satu alat ukur yang biasa digunakan untuk mengukur seberapa besar kuat arus listrik yang terdapat pada sebuah rangkaian.
> Power Suply
Power suply atau catu daya adalah salah satu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronik lainnya.
B. Bahan
> IC 74151
IC 74151 merupakan salah satu dari sekian banyak komponen multiplexer. IC 74151 memiliki 8 pin input dan juga mempunyai 3 selection dan ada pin enabled. Pada pin output terdapat 2 pin yang memiliki output berlawanan.
Konfigurasi :
> alat elektronika
> berat : 10 gram
Spesifikasi :
3. Dasar Teori[Back]
Multiplexer atau MUX, juga disebut selektor data, adalah rangkaian kombinasional dengan lebih dari satu jalur masukan, satu jalur keluaran dan lebih dari satu jalur pemilihan. Ada beberapa IC multiplexer itu memberikan keluaran yang saling melengkapi. Juga, multiplexer dalam bentuk IC hampir selalu memiliki ENABLE atau input STROBE, yang harus aktif agar multiplekser dapat melakukan yang diinginkan fungsi. Multiplexer memilih informasi biner yang ada di salah satu jalur input, tergantung pada status logika dari input seleksi, dan merutekannya ke jalur output. Jika ada n garis seleksi, maka jumlah jalur input maksimum yang mungkin adalah 2n dan multiplexer disebut sebagai 2n-to-1 multiplexer atau multiplexer 2n × 1. Gambar 8.1 (a) dan (b) masing-masing menunjukkan representasi rangkaian dan tabel kebenaran multiplexer 4-ke-1 dasar.
Untuk membiasakan pembaca dengan perangkat multiplekser praktis yang tersedia dalam bentuk IC, Gambar 8.2 dan 8.3 masing-masing menunjukkan representasi rangkaian dan tabel fungsi multiplexer 8-ke-1 dan 16-ke-1. Itu Multiplexer 8-ke-1 dari Gambar 8.2 adalah nomor tipe IC 74151 dari keluarga TTL. Ini memiliki RENDAH aktif AKTIFKAN masukan dan berikan keluaran pelengkap. Gambar 8.3 mengacu pada nomor jenis IC 74150 keluarga TTL. Ini adalah multiplexer 16-ke-1 dengan input LOW ENABLE aktif dan output LOW aktif.
8.1.1 Didalam Multiplexer
Kami akan menjelaskan secara singkat jenis rangkaian logika kombinasional yang ditemukan di dalam multiplexer oleh mempertimbangkan multiplexer 2-ke-1 pada Gambar 8.4 (a), tabel fungsional yang ditunjukkan pada Gambar. 8.4 (b). Gambar 8.4 (c) menunjukkan kemungkinan diagram logika dari multiplekser ini. Rangkaian berfungsi sebagai berikut:
• Untuk S = 0, ekspresi Boolean untuk output menjadi Y = I0.
• Untuk S = 1, ekspresi Boolean untuk keluaran menjadi Y = I1.

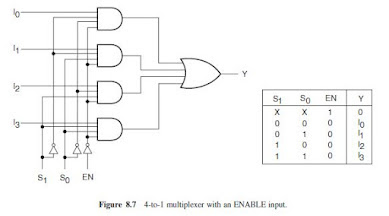

Jadi, input I0 dan I1 masing-masing dialihkan ke output untuk S = 0 dan S = 1. Memperluas konsep lebih lanjut, Gambar 8.5 menunjukkan diagram logika dari multiplexer 4-ke-1. Kombinasi masukan 00, 01, 10 dan 11 pada jalur pilih masing-masing beralih I0, I1, I2 dan I3 ke output. Pengoperasian sirkuit diatur oleh fungsi Boolean (8.1). Demikian pula, multiplexer 8-ke-1 dapat direpresentasikan dengan fungsi Boolean (8.2):
• Untuk S = 0, ekspresi Boolean untuk output menjadi Y = I0.
• Untuk S = 1, ekspresi Boolean untuk keluaran menjadi Y = I1.
Jadi, input I0 dan I1 masing-masing dialihkan ke output untuk S = 0 dan S = 1. Memperluas konsep lebih lanjut, Gambar 8.5 menunjukkan diagram logika dari multiplexer 4-ke-1. Kombinasi masukan 00, 01, 10 dan 11 pada jalur pilih masing-masing beralih I0, I1, I2 dan I3 ke output. Pengoperasian sirkuit diatur oleh fungsi Boolean (8.1). Demikian pula, multiplexer 8-ke-1 dapat direpresentasikan dengan fungsi Boolean (8.2):
8.1.2. Implementasi fungsi Boolean dengan Multiplexer
Salah satu aplikasi multiplexer yang paling umum adalah penggunaannya untuk implementasi kombinasional logika fungsi Boolean. Teknik paling sederhana untuk melakukannya adalah dengan menggunakan MUX 2n-ke-1 untuk diterapkan fungsi Boolean n-variabel. Jalur input yang sesuai dengan masing-masing minterm yang ada di Fungsi Boolean dibuat sama dengan status logika '1'. Minterm tersisa yang tidak ada di file Fungsi Boolean dinonaktifkan dengan membuat baris masukan yang sesuai sama dengan logika '0'. Sebagai seorang Contoh, Gambar 8.8 (a) menunjukkan penggunaan MUX 8-ke-1 untuk mengimplementasikan fungsi Boolean yang diberikan dengan persamaan:
Ini adalah fungsi Boolean tiga variabel. Secara konvensional, kita perlu menggunakan multiplexer 8-ke-1 untuk mengimplementasikan fungsi ini. Sekarang kita akan melihat bagaimana ini dapat diimplementasikan dengan multiplexer 4-ke-1. Multiplexer yang dipilih memiliki dua jalur pemilihan. Langkah pertama di sini adalah menentukan tabel kebenaran fungsi Boolean yang diberikan, yang ditunjukkan pada Tabel 8.1. Pada langkah berikutnya, dua dari tiga variabel dihubungkan ke dua baris pemilihan, dengan urutan yang lebih tinggi variabel yang terhubung ke jalur pemilihan tingkat tinggi. Misalnya, dalam kasus ini, variabel B dan C adalah variabel terpilih untuk garis seleksi dan masing-masing terhubung ke seleksi jalur S1 dan S0. Pada langkah ketiga, tabel dari tipe yang ditunjukkan pada Tabel 8.2 dibangun. Di bawah masukan ke multiplexer, minterm terdaftar dalam dua baris, seperti yang ditunjukkan. Baris pertama mencantumkan istilah-istilah di mana variabel yang tersisa A dilengkapi, dan baris kedua mencantumkan istilah-istilah di mana A tidak dilengkapi. Ini mudah dilakukan dengan bantuan tabel kebenaran. Minterm yang diperlukan diidentifikasi atau ditandai dengan beberapa cara di tabel ini. Dalam pemberian tabel, entri ini telah disorot. Setiap kolom diperiksa satu per satu. Jika tidak ada minterm dari kolom tertentu disorot, '0' ditulis di bawahnya. Jika keduanya disorot, '1' ditulis. Jika hanya satu yang disorot, variabel yang sesuai (dilengkapi atau tidak) ditulis. Baris masukan kemudian diberi status logika yang sesuai. Dalam kasus ini, I0, I1, I2 dan I3 akan dihubungkan ke A, 0, A dan A. Gambar 8.8 (b) menunjukkan logikanya penerapan.
.jpeg)
Input logicstate yang terhubung ke 8 pin merupakan sinyal atau inputan yang tetap dan kemudian pada pin data selector, pin ABC dapat diganti sesuai dengan inputan yang mana yang akan dilewatkan. Berdasarkan data selector maka pada output akan diteruskan inputan yang telah disesuaikan dengan data selector.
Untuk prinsip kerja rangkaian ini kita harus mengetahui tabel kebenaran dari IC 74151. Dimana X0-X7 adalah 8 pilihan input, bebas diisi dengan input digital. Y adalah output dan Y' adalah NOT dari Y. A B C adalah input selector. Input bisa kita pilih dengan mengatur kombinasi A B C. E' input yang mengatur kondisi output, jika kita berikan logika 1 maka Y akan berlogika 0.
4. Percobaan[Back]
1. Bukalah aplikasi proteus terlebih dahulu.
2. Buka schematic capture, pilih bagian component mode (
), dan pada bagian devices klik 'P'.
3. Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
4 .Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
5. Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
6. Buka bagian Terminals mode (
)
7. Pilih terminal yang diperlukan.
8. Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
9. Rangkailah semua komponen sesuai prinsipnya.
10. Klik play (
) pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
2. Buka schematic capture, pilih bagian component mode (
), dan pada bagian devices klik 'P'.3. Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
4 .Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
5. Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
6. Buka bagian Terminals mode (
)7. Pilih terminal yang diperlukan.
8. Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
9. Rangkailah semua komponen sesuai prinsipnya.
10. Klik play (
) pada bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi..jpeg)
Input logicstate yang terhubung ke 8 pin merupakan sinyal atau inputan yang tetap dan kemudian pada pin data selector, pin ABC dapat diganti sesuai dengan inputan yang mana yang akan dilewatkan. Berdasarkan data selector maka pada output akan diteruskan inputan yang telah disesuaikan dengan data selector.
Untuk prinsip kerja rangkaian ini kita harus mengetahui tabel kebenaran dari IC 74151. Dimana X0-X7 adalah 8 pilihan input, bebas diisi dengan input digital. Y adalah output dan Y' adalah NOT dari Y. A B C adalah input selector. Input bisa kita pilih dengan mengatur kombinasi A B C. E' input yang mengatur kondisi output, jika kita berikan logika 1 maka Y akan berlogika 0.
5. Video[Back]
6. Example[Back]
> Jelaskan salah satu aplikasi multiplexer!
Jawab : Salah satu aplikasi multiplexer yang paling umum adalah penggunaannya untuk implementasi kombinasional logika fungsi Boolean. Teknik paling sederhana untuk melakukannya adalah dengan menggunakan MUX 2n-ke-1 untuk diterapkan fungsi Boolean n-variabel. Jalur input yang sesuai dengan masing-masing minterm yang ada di Fungsi Boolean dibuat sama dengan status logika '1'. Minterm tersisa yang tidak ada di file Fungsi Boolean dinonaktifkan dengan membuat baris masukan yang sesuai sama dengan logika '0'.
> Implementasikan fungsi Boolean hasil kali jumlah yang dinyatakan oleh ∏(1,2,5) dengan multiplekser yang sesuai!
Jawab:
- Biarkan Fungsi Bolean menjadi fungsi f(A,B,C)
- f(A,B,C) = ∑ 0,3,4,6,7
7. Problem[Back]
> Apa yang terjadi pada rangkaian jika seluruh inputan berlogika 0 ?
Solusi :
Ketika seluruh input berlogika 0 maka output y nya menjadi 0 dan y' menjadi 1
> Dengan bentuk rangkaian yang sama apa yang terjadi ketika seluruh inputan berlogika 1 kecuali input E yang berlogika 0 ?
Solusi : yang terjadi pada outputnya yaitu didapat output pada Y berlogika 1 dan Y' berlogika 0
8. Pilihan Ganda[Back]
> Rangkaian yang memiliki banyak input dan hanya memiliki satu output disebut dengan rangkaian
a. Decoder
b. encoder
c. multiplexer
d. paralel
e. kombinasional
> Apa komponen yang berfungsi untuk menentukan data yang mana yang dilewatkan pada multiplexer ?
a. Logic probe
b. Pin selector
c. wire
d. gerbang XOR
e. not
9. Link Download[Back]
Download Rangkaian [disini]
Download Video
Download html
Download datasheet 74151 [disini]
